SEMI E128 XML 消息结构规范概述
引言
SEMI E128 是一项关于 XML 消息结构 的规范，旨在为半导体设备通信中的消息传递定义统一的消息头（即“信封”）结构，确保消息在传输过程中具备可追溯性、可关联性与可管理性。该标准基于 W3C SOAP 协议扩展，支持同步与异步消息交互，适用于设备与制造执行系统（MES）、设备数据采集（EDA Client）等之间的可靠通信。
主要内容：
SEMI E128 规范了以SOAP 协议作为消息基础，所有消息基于 SOAP 1.2 构建。为支持同步/异步通信，定义了必要的头部与体元素。定义了点到点消息结构，异步回调消息结构以及广播事件消息结构：支持向多个订阅者发布事件的消息头格式。
消息头结构详解
E128 规范中定义的所有XML项目都属于保留的SEMI命名空间“urn: SEMI -org:xsd.E128.V0706.xms”

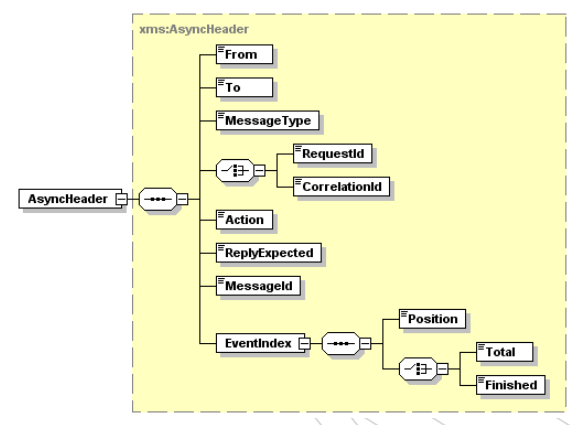

- 异步消息头（AsyncHeader）
（图片来源：SEMI E128）
异步消息用于独立传输，不依赖顺序执行。其 MessageHeader 包含以下关键元素：
- From：标识消息发送方。
- To：标识消息接收方。
- MessageType：标识消息角色，可选 RequestMessage、ReplyMessage、CallbackMessage。
- RequestId：请求消息的唯一标识。
- CorrelationId：在回复或回调消息中用于关联原始请求。
- Action：标识请求调用的功能单元。
- ReplyExpected（可选）：标识是否期待回复。
- MessageId（可选）：全局唯一消息标识。
- EventIndex（可选）：用于回调消息，标识事件序号。
2. 同步消息头（SyncHeader）
（图片来源：SEMI E128）
同步消息要求前一消息处理完毕后才发送下一消息。其头部仅包含三个元素：
- From
- To
- SessionId：会话标识，由服务端生成并保持一致性。

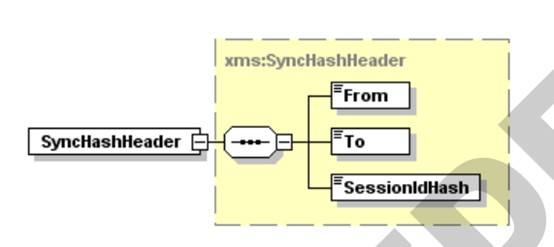

3. 同步哈希消息头（SyncHashHeader）
（图片来源：SEMI E128）
用于同步通信中的通知消息，结构类似 SyncHeader，但使用 SessionIdHashed 替代 SessionId。
消息体与异常处理
消息体遵循 SOAP Body 结构，承载实际业务数据。异常通过 Fault 元素在 SOAP Body 中传递。 Fault元素借用了SOAP Fault的结构。 不要将这种用法与真正的SOAP错误混淆。
典型消息交互模式
E128 支持多种消息交换模式以适应不同业务场景，主要包括：
- 同步请求/回复
- 异步请求/回复
- 交错请求/回复
- 带尾随回调的请求/回复
- 带先导回调请求/回复
- 带超时的请求/回复
总结
SEMI E128 为半导体制造环境中的系统间通信提供了一套结构化、可扩展、标准化的 XML 消息框架。通过明确的头部设计与丰富的交互模式支持，提升设备与系统间通信的可靠性与可维护性，支持同步与异步混合通信模式，具备良好的异常处理与消息追溯能力，适用于从简单指令到复杂事件推送的多种场景，是构建高效、稳定通信体系的重要基础。
